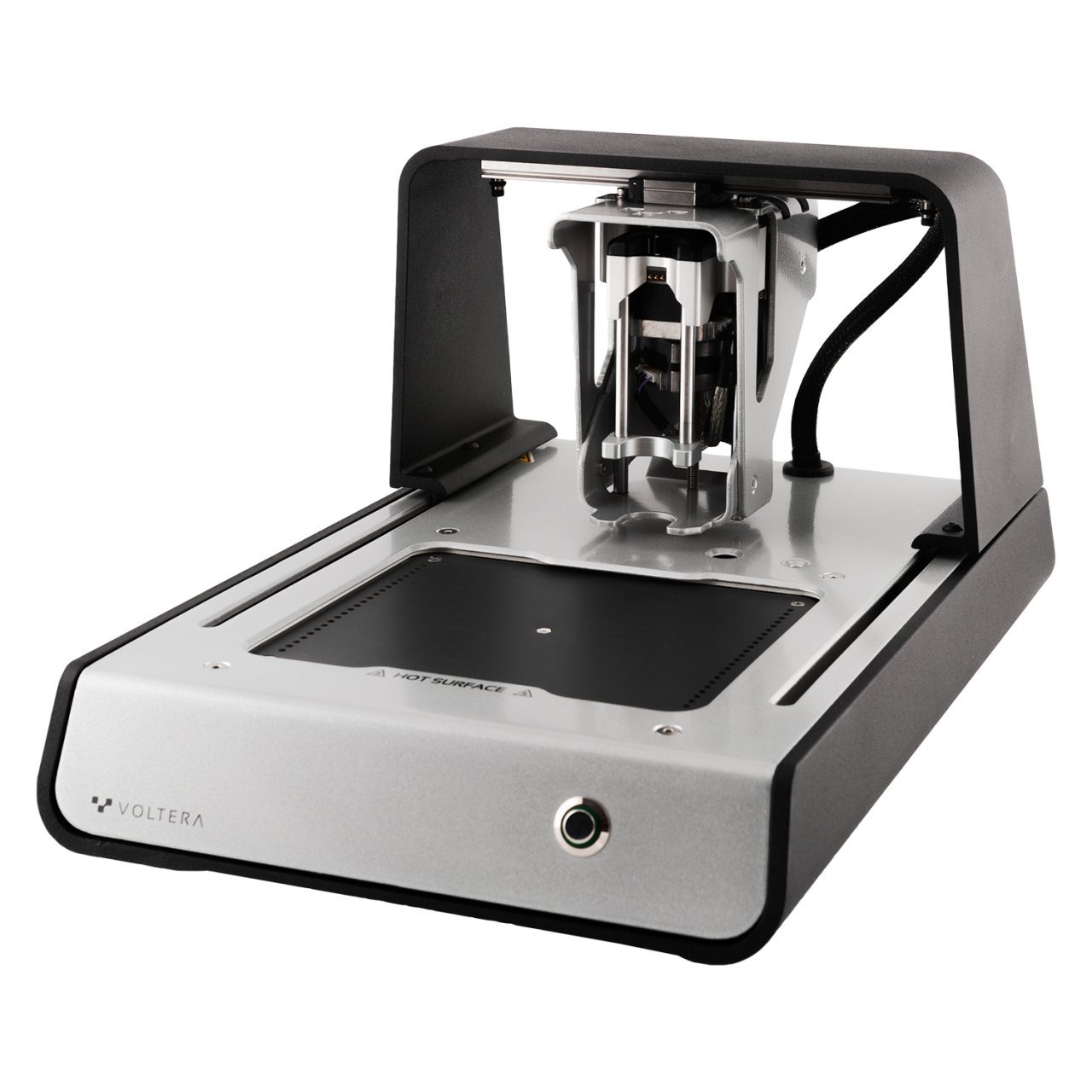

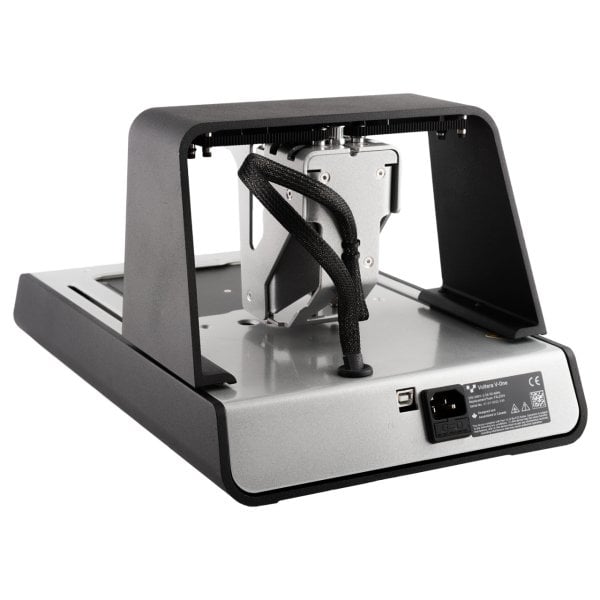

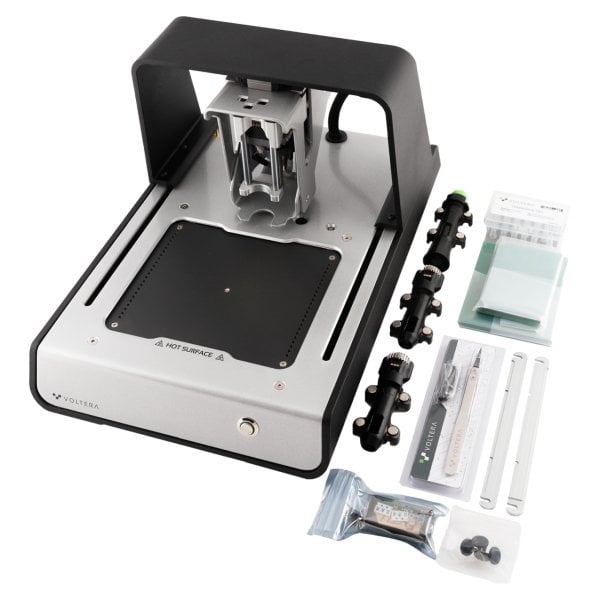

Voltera V-One PCB Prototip Cihazı

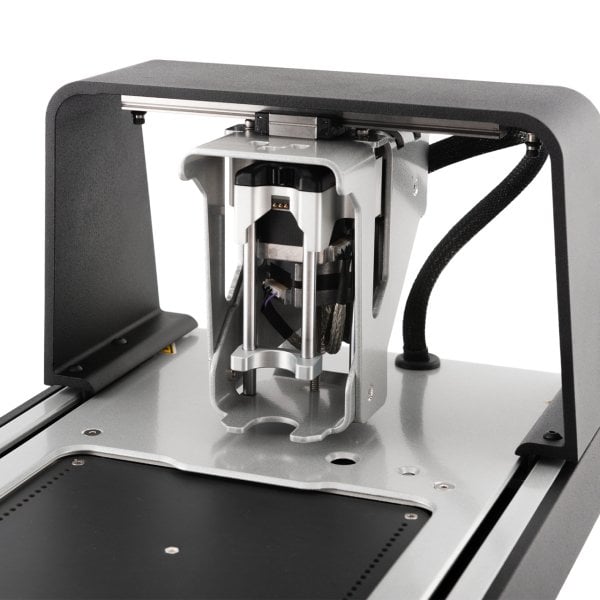

PROSMT Elektronik olarak sunduğumuz Voltera V-One, elektronik devre kartı prototipleme sürecinin tüm adımlarını tek bir masaüstü platformda birleştiren, kompakt ve yüksek hassasiyetli bir üretim çözümüdür. Tasarım dosyasından çalışan karta ulaşmayı saatler yerine dakikalara indiren bu cihaz, Ar-Ge ekipleri, mühendisler, maker toplulukları ve eğitim kurumları için geliştirilmiştir. Cihaz, iletken mürekkep teknolojisi, hassas konumlandırma sistemi, entegre delme modülü ve sıcaklık kontrollü reflow platformu ile baskı, delme, lehim pastası uygulama ve lehimleme adımlarını tek merkezden yönetir.

Teknik Özellikler

• Baskı Alanı: Yaklaşık 128 × 116 mm

• Minimum İz Genişliği: 0.2 mm

• Hız: Çoğu projede tasarımdan çalışır prototipe geçiş süresi 1 saatin altındadır.

• Isıtma Platformu Gücü: 550 W

• Maksimum Reflow Sıcaklığı: 240 °C

• Boyutlar: 390 × 257 × 207 mm

• Ağırlık: Yaklaşık 7 kg

• Yazılım Uyumluluğu: Gerber dosyalarını destekler, Windows ve macOS ile çalışır.

Öne Çıkan Özellikler

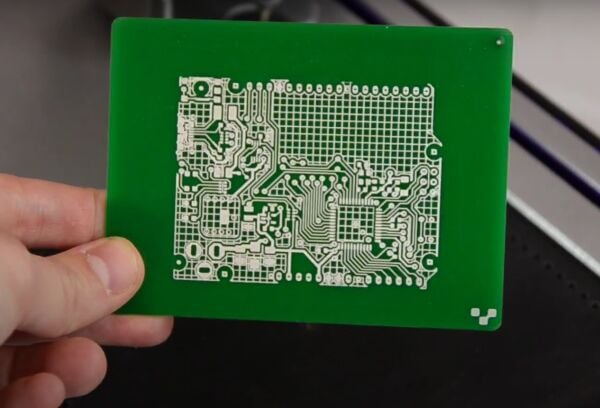

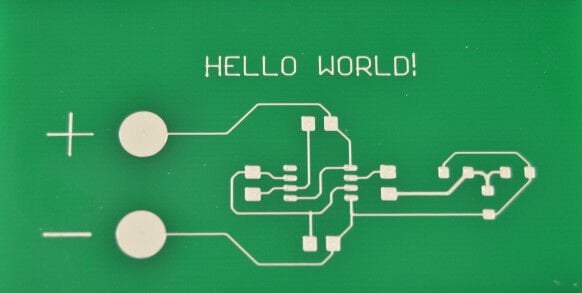

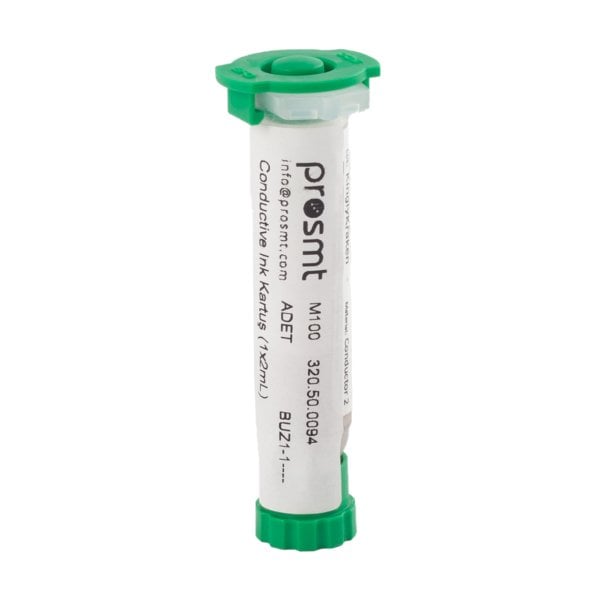

• İletken Mürekkep Baskı: Bakır kaplama gerektirmeden, iletken mürekkep ile devre yolları ve pedler üretilir. Yüzey yüksekliği sensörleri sayesinde otomatik kalibrasyon ile baskı kalitesi her noktada korunur.

• Lehim Pastası Uygulama: Stencil gerektirmeden, lehim pastası doğrudan pedlere otomatik dozaj kontrolü ile uygulanır.

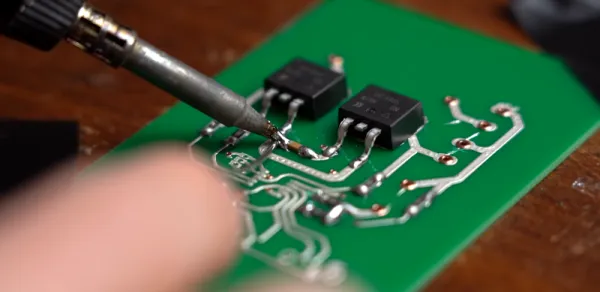

• Entegre Reflow Lehimleme: Entegre ısıtma platformu ile SMD bileşenler tanımlı sıcaklık profilleri kullanılarak hızlı ve güvenli bir şekilde lehimlenir.

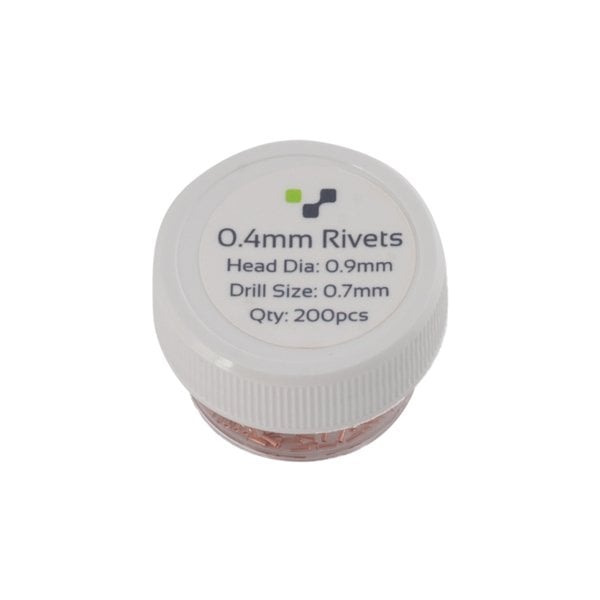

• Delik Delme: Çift taraflı devreler ve through-hole bileşenler için gerekli montaj delikleri hassas bir şekilde açılır.

• Hızlı İterasyon ve Prototipleme: Tasarım değişiklikleri anında uygulanabilir ve test edilebilir, bu da hızlı üretim döngüsü sağlar.

• Fikri Mülkiyet Güvencesi: Tüm prototipleme süreci kurum içinde tamamlandığı için tasarımlar güvence altına alınır.

• Maliyet Tasarrufu: Dış üretime bağımlılığı azaltarak düşük adetli üretimlerde maliyet avantajı sağlar.

• Esnek Kullanım: Ar-Ge, eğitim, düşük hacimli üretim ve test senaryoları için uygundur.

Kullanım Alanları

• Elektronik devre kartı prototipleme

• Ar-Ge ekipleri ve mühendisler

• Maker toplulukları ve hobi amaçlı projeler

• Eğitim kurumları ve teknik laboratuvarlar

• Düşük hacimli üretim ve test senaryoları
