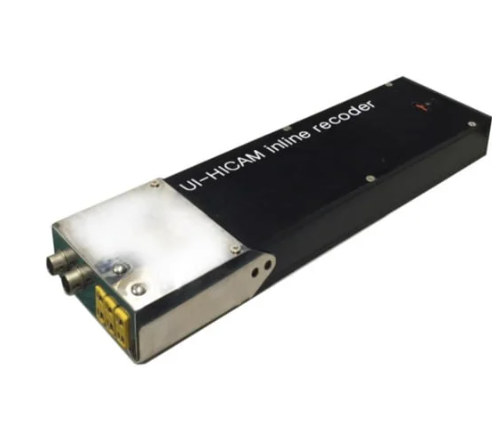

UISYS UI-HiCAM Isı Profil Cihazı

PROSMT Elektronik olarak sunduğumuz UISYS UI-HiCAM, SMT üretim hatlarında reflow fırını içerisindeki sıcaklık profilini takip etmenin yanı sıra, titreşim ölçümü ve yüksek çözünürlüklü görüntüleme kabiliyetleriyle süreci kapsamlı biçimde izlemeye olanak tanır. Üç kanallı sıcaklık ölçüm desteği ile termal veriler toplanırken, entegre kamera modülleri sayesinde lehimleme süreci doğrudan gözlemlenebilir. Cihazda hem yakın plan lehimleme görüntüleri elde etmeye yönelik bir modül, hem de fırının genel iç ortamını izlemeye yönelik geniş açılı bir modül bulunur. Harici bellekle çalışan kayıt sistemi, kablosuz veri iletiminde oluşabilecek parazitleri ortadan kaldırarak net ve kesintisiz video kaydı sağlar.

Teknik Özellikler

• Marka / Model: UISYS UI-HiCAM

• Sıcaklık Ölçüm Aralığı: 0°C – 400°C

• Sensör Tipi: K tipi termokupl

• Sıcaklık Hassasiyeti: ±2°C

• Sıcaklık Kanal Sayısı: 3

• Örnekleme Süreleri: 0.3 / 0.6 / 1.2 / 2.4 saniye

• Ölçüm Süresi: 10 dakika

• Dahili Hafıza: 2 bağımsız veri kaydı

• Boyutlar: 300 × 73 × 26 mm (kontrol ünitesi) / 385 × 85 × 35 mm (çıkış modülü)

• Çalışma Süresi: 1 saat (oda sıcaklığında)

• Güç Kaynağı: 14.8V şarj edilebilir batarya

• Çalışma Sıcaklığı: 0°C – 300°C

• Saklama Sıcaklığı: 0°C – 400°C

• Video Çözünürlüğü: HD (1280 × 760)

• Video Formatı: 1.1 mm composite video çıkışı

• Video Depolama: Harici bellek kartına bağlı

• Titreşim Ölçümü: 2G ivmeölçer sensör

• Yazılım Uyumu: Genişletilmiş analiz ve video destekli kontrol yazılımı

Öne Çıkan Özellikler

• Sıcaklık ve titreşim verilerinin yanı sıra entegre video gözlem desteği sunar.

• Lehimleme sürecinin hem yakın plan hem de geniş açılı kamera ile izlenebilmesini sağlar.

• Kablosuz veri iletiminden bağımsız, harici bellekle gürültüsüz kayıt yapar.

• Fırın içi çalışma koşullarına dayanıklı, kompakt bir yapıya sahiptir.

• Görsel doğrulama ile termal verilerin birleştirilmesine olanak tanır.

• SMT proseslerinin hem termal hem de optik olarak izlenebilmesini sağlar.

Kullanım Alanları

• Reflow fırınında sıcaklık, titreşim ve görsel analiz uygulamaları

• Lehimleme sırasında ısı dağılımı ve komponent davranışlarının gözlemi

• Proses mühendisliği için veri destekli görsel inceleme

• Ar-Ge veya kalite kontrol ortamlarında lehim yayılımı takibi

• Standart PCB'ler veya üretim kartları üzerinde canlı kamera destekli analiz
