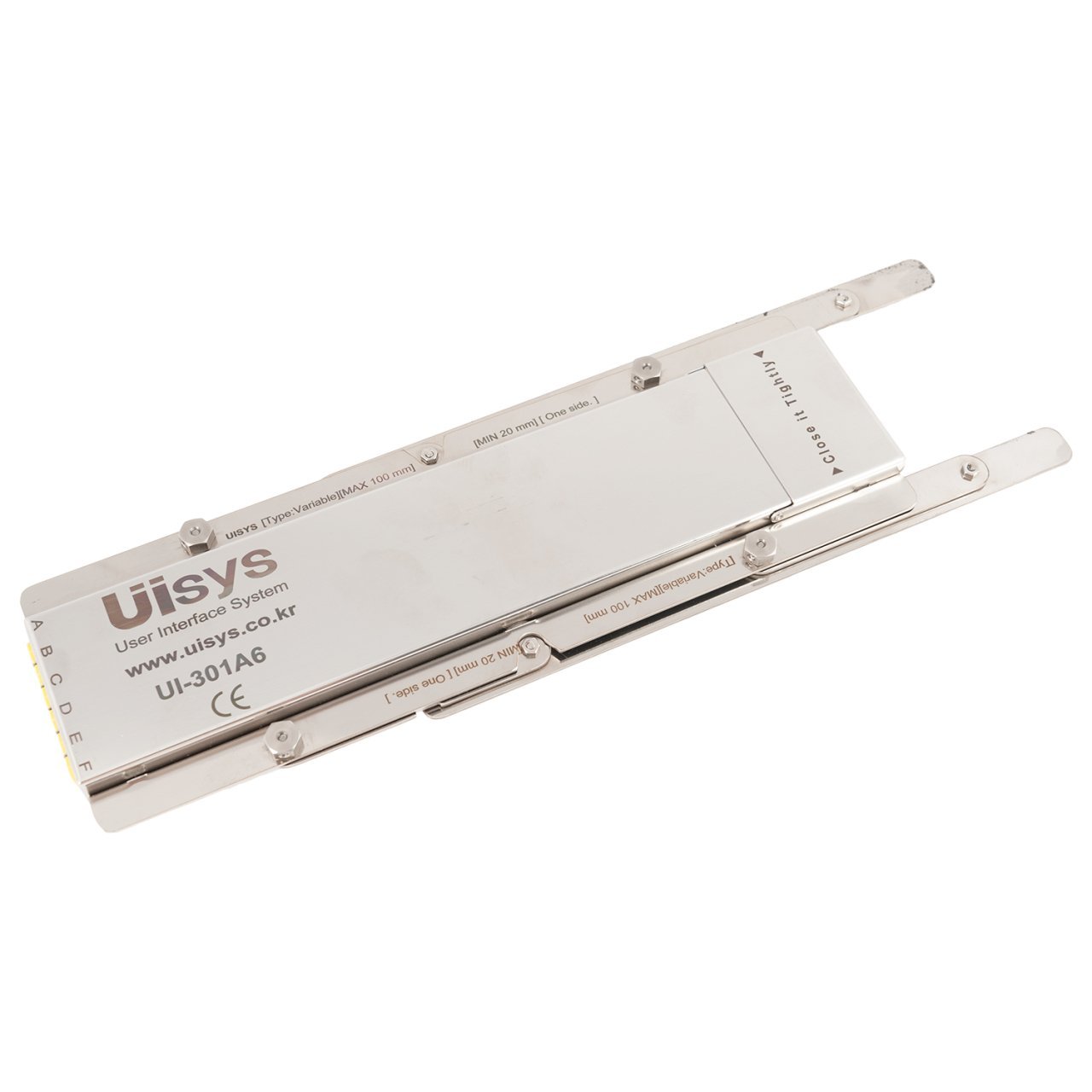

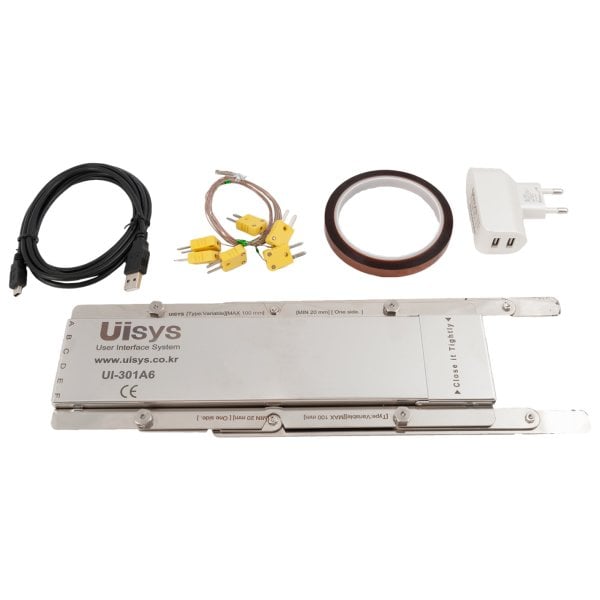

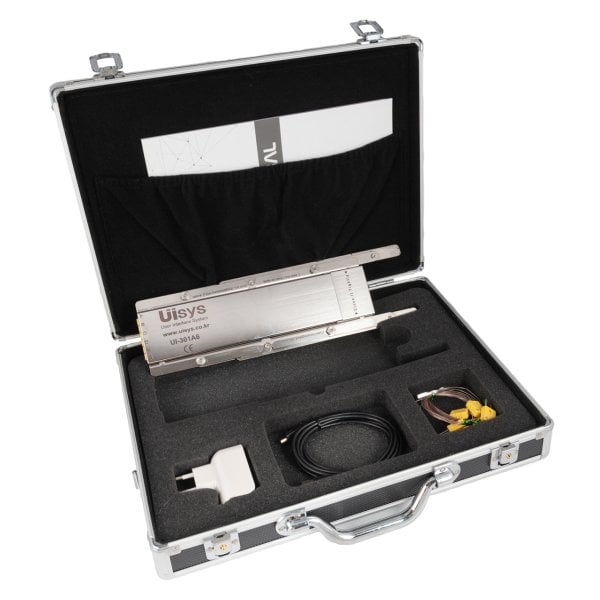

Isı Profil Cihazı UI-301A6V Reflow Checker

PROSMT Elektronik olarak sunduğumuz UI-301A6V Reflow Checker, reflow fırınlarında kullanılan lehimleme profillerinin doğruluğunu analiz etmek ve sıcaklık kontrolünü optimize etmek için geliştirilmiş, 6 kanallı profesyonel bir ısı profil kayıt cihazıdır. SMD ve BGA komponentlerin üretim kalitesini güvence altına almak isteyen üreticiler için vazgeçilmez bir ölçüm aracıdır. Isıya dayanımlı yapısı sayesinde doğrudan reflow fırını içinde ölçüm alabilir ve verileri yazılım aracılığıyla analiz edebilirsiniz.

Teknik Özellikler

• Model: UI-301A6V

• Kanal Sayısı: 6 bağımsız termokupl girişi

• Sensör Tipi: K tipi termokupl

• Sıcaklık Ölçüm Aralığı: 0°C – 400°C

• Sıcaklık Hassasiyeti: ±1°C

• Veri Kaydı: Dahili hafıza ile sürekli kayıt (USB üzerinden aktarım), 2 zamanlı veri kaydı

• Güç Kaynağı: Şarj edilebilir batarya (USB üzerinden şarj)

• Yazılım Uyumu: Reflow profil analiz yazılımı

• Titreşim Ölçümü: 3 Eksenli (X, Y, Z Axis)

• Örnekleme Süreleri: 0.3, 0.6, 1.2, 2.4 saniye

• Ölçüm Süreleri: 10, 20, 40, 80 dakika

Öne Çıkan Özellikler

• Aynı anda 6 farklı noktadan sıcaklık ölçümü ve kaydı yapabilir.

• Kompakt ve fırın içine yerleştirilebilir bir tasarıma sahiptir.

• Reflow fırını sıcaklık profilinin detaylı takibini sağlar.

• USB üzerinden kolay veri aktarımı ve analiz imkânı sunar.

• Yazılım ile sıcaklık/zaman grafiği, delta analizi ve profil karşılaştırma özellikleri bulunur.

Kullanım Alanları

• SMT üretim hatlarında reflow fırını sıcaklık kontrolü.

• BGA, QFN ve hassas SMD komponentler için profil ayarı.

• Sıcaklık profiline bağlı hata tespiti ve önleme çalışmaları.
