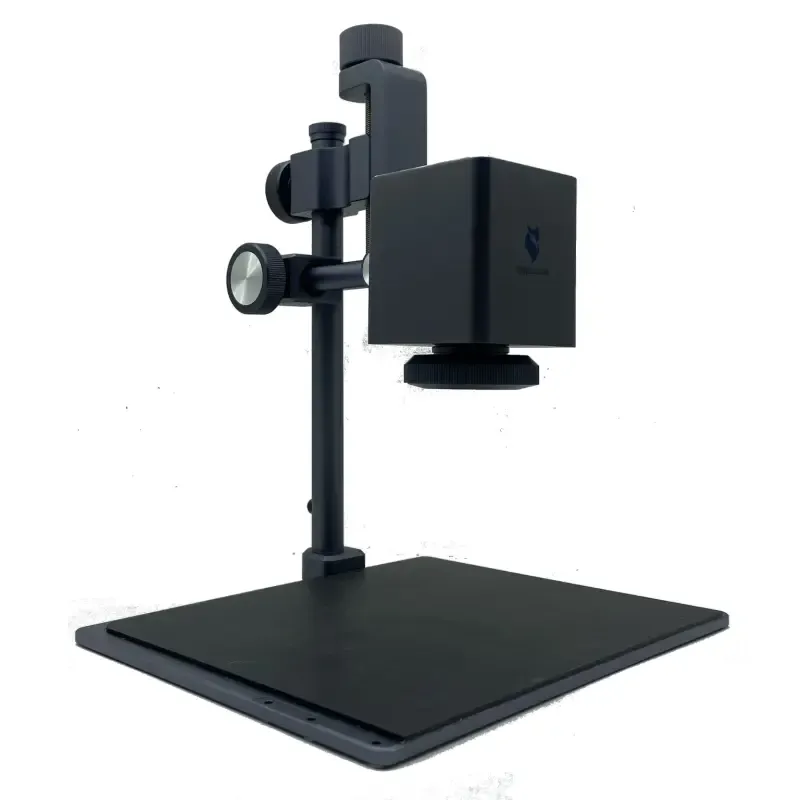

CTA-PRO Termal Analiz Cihazı

PROSMT Elektronik olarak sunduğumuz ProTools CTA-PRO, elektronik devrelerdeki sıcaklık dağılımını yüksek çözünürlükle görüntüleyerek arıza tespiti ve termal tasarım doğrulaması sağlayan profesyonel bir kızılötesi termal analiz cihazıdır. 256x192 termal çözünürlükte çalışabilen cihaz, özel bilgisayar yazılımı ile birlikte kullanıldığında, termal simülasyon, kısa devre tespiti ve sıcaklık izleme gibi birçok gelişmiş fonksiyonu destekler. Özellikle komponent seviyesi termal davranış takibi için tasarlanan bu cihaz, elektronik üretim, Ar-Ge ve kalite kontrol uygulamaları için idealdir.

Teknik Özellikler

• Model: CTA-PRO

• Termal Çözünürlük: 256 × 192

• Kare Hızı: 25 Hz

• Hassasiyet (NETD): ≤50 mK @ 25°C

• Spektral Bant: 8–14 µm

• Sıcaklık Aralığı: -10°C ~ 120°C

• Sıcaklık Hassasiyeti: ±3°C veya ±3%

• Görüş Açısı: 56° × 42°

• Odak: Sabit odaklı (Fixed focus)

• Video Çıkışı: USB 3.0 üzerinden

• Boyutlar: 71 mm × 32 mm × 35 mm

• Ağırlık: 78 g

• Güç Kaynağı: 5V (USB üzerinden)

• Çalışma Sıcaklığı: 0°C ~ 45°C

• Çalışma Nem Oranı: <95% RH (yoğuşmasız)

• Yazılım: PC yazılımı ile sıcaklık izleme, video kaydı, sıcaklık noktası analizi

Öne Çıkan Özellikler

• 256x192 çözünürlükte hassas termal görüntüleme imkanı sunar.

• 25 Hz gerçek zamanlı video akışı ile canlı analiz yapılmasını sağlar.

• USB 3.0 üzerinden hem güç hem de veri iletimi gerçekleştirir.

• Kompakt tasarımı ve düşük ağırlığı (78 g) ile kolay taşınabilirlik ve kullanım sağlar.

• PC yazılımı ile sıcaklık izleme, video kaydı ve 3D analiz gibi gelişmiş fonksiyonlar sunar.

• Kısa devre ve kaçak tespiti için yüksek hassasiyetli ölçüm yeteneğine sahiptir.

• Komponent seviyesinde termal davranış analizi yapılmasına olanak tanır.

• Sıcaklık trend analizi ve karşılaştırmalı görüntüleme özellikleri bulunur.

• Üretim ve kalite kontrol süreçleri için ideal kullanım sunar.

• Yazılım destekli sıcaklık alarmı ve raporlama özellikleri ile detaylı veri takibi sağlar.

Kullanım Alanları

• PCB ve elektronik devrelerde arıza tespiti ve sorun giderme işlemleri.

• Termal tasarımın doğrulanması ve iyileştirilmesi çalışmaları.

• Komponent sıcaklık kontrolü ve kısa devre analizi uygulamaları.

• Elektronik ürünlerde üretim sonrası kalite denetimi ve güvencesi.

• Ar-Ge projelerinde termal prototipleme ve test süreçleri.

• Eğitim ve teknik destek sunumlarında termal veri görselleştirme.



  Sistem parametreleri	CA-20	CA-30	CA-60
  Kızılötesi çözünürlüğü	260*200	384*288	640*480
  Spektral aralık	8~14um
  NETD	70mK@25℃	50mK@25℃
  Görme alanı açısı	36°X25°	56°X42°	56°X42°
  Kare hızı	25FPS
  Odak modu	Manuel odaklanma
  Çalışma sıcaklığı	-10℃~+55℃
  Ölçüm ve analiz
  Sıcaklık aralığı	-10℃~450℃	-10℃~550℃	-10℃~550℃
  Sıcaklık ölçüm yöntemi	Maksimum sıcaklık, minimum sıcaklık ve ortalama sıcaklık
  Sıcaklık ölçüm doğruluğu	-10℃~120℃ için ±2 veya ±2% ve 120℃~550℃ için ±3%
  Ölçüm mesafesi	20mm~1m
  Sıcaklık düzeltme	Manuel/Otomatik
  Emisivite düzeltmesi	0.1-1.0 aralığında ayarlanabilir
  Veri örnekleme sıklığı	20FPS, 10FPS, 5FPS, 1FPS gibi esnek bir şekilde yapılandırılabilir.
  Görüntü dosyası	Tam sıcaklık JPG termogramı (Radyometrik-JPG)
  Video dosyası	MP4
  Cihaz boyutu
  Tek kart	220 mm x 172 mm, 241 mm yükseklik
  Çift kişilik tahta	346 mm x 220 mm, 341 mm yükseklik
  Veri toplama aksesuarları (standart konfigürasyona dahil değildir)
  Isıtma masası	Özelleştirilebilen dirençli ısıtma tellerinin 2 yağlama test deliğinin standart konfigürasyonu
  	Emme pompasının benzetilmiş emme derecesi, süresi ve zamanlarının özelleştirilmiş ayarı
  Veri toplama	Sıcaklık değişim verileri, rezistanslı ısıtma tellerine ve direnç değerlerine karşılık gelen veriler, simüle edilmiş güç kaynağı süresi ve sıcaklığına karşılık gelen veriler ve ısıtma homojenliğinin hesaplanması dahil olmak üzere, zaman sınırı olmaksızın sıcaklık verilerinin kaydedilmesi
