CTA-10 Termal Analiz Cihazı

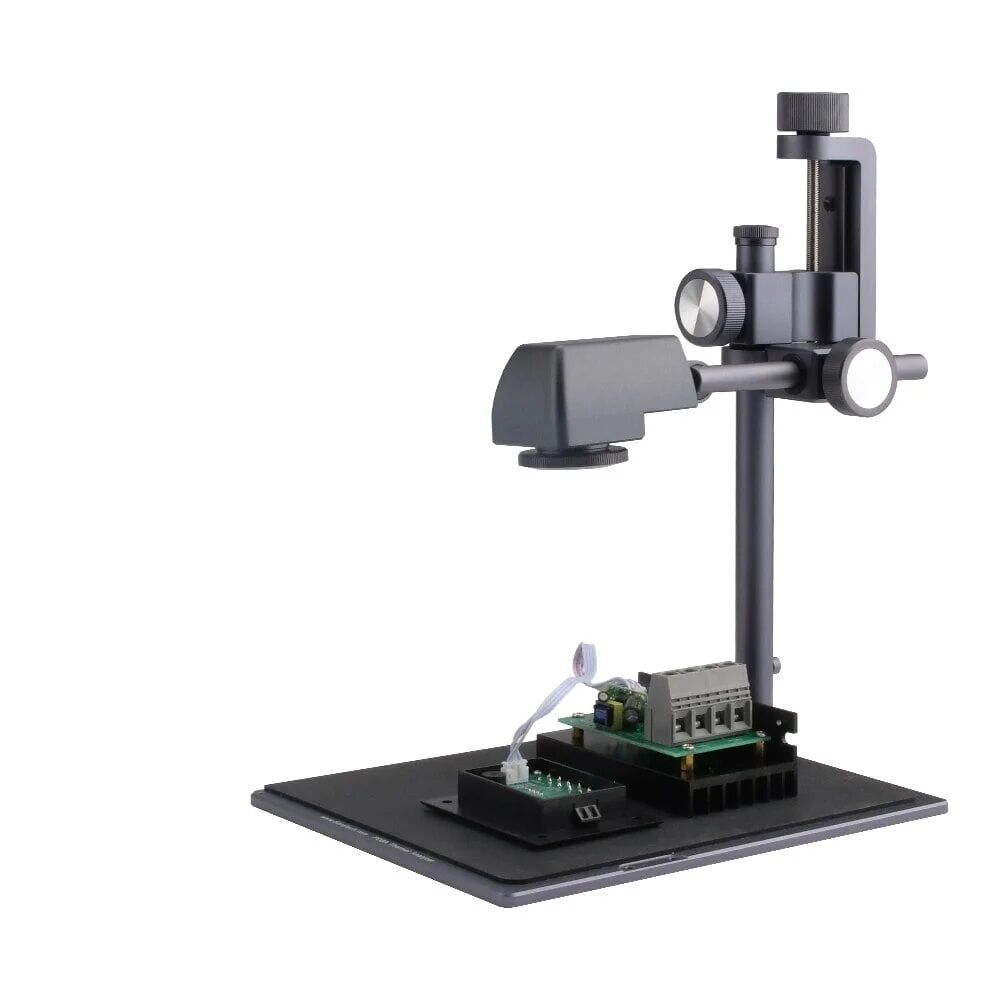

PROSMT Elektronik olarak sunduğumuz ProTools CTA-10, düşük güç tüketimli elektronik cihazların termal analizinde kullanılan yüksek hassasiyetli bir kızılötesi termal kamera sistemidir. PCB, anakart ve diğer elektronik devrelerdeki ısınma sorunlarını ve arızaları hızlıca tespit etmenize olanak tanır. 52.000 ölçüm noktalı sensörü, 3D analiz modu ve detaylı sıcaklık eğrisi karşılaştırma fonksiyonlarıyla arıza bulma, termal tasarım geliştirme ve kalite kontrol uygulamalarında üst düzey performans sunar. Donanım tasarımı, Ar-Ge ve üretim testlerinde vazgeçilmez bir araçtır.

Teknik Özellikler

• Model: CTA-10

• Termal Çözünürlük: 260 × 200

• Kare Hızı: 25 Hz

• NETD: 70 mK @ 25°C

• Görüş Açısı: Yatay 34.4°, Dikey 25.8°

• Lens: 4 mm ayarlanabilir odaklı

• Sıcaklık Aralığı: -10°C ~ 120°C

• Hassasiyet: ±3°C

• Güç: DC 5V (USB Type-C)

• Bağlantı: USB Type-C

• Boyutlar: 220 × 172 × 241 mm (standart), 346 × 220 × 341 mm (aksesuarla)

• Ağırlık: 1.6 kg + 0.5 kg (aksesuar tabla)

• Çalışma Sıcaklığı: -10°C ~ 55°C

• Çalışma Nemi: < %95

• Uyumlu Sistem: Win10 (önerilen), Win7 / CPU: i3 ve üzeri

Öne Çıkan Özellikler

• 3D termal analiz modu ile sıcaklık dağılımını hacimsel olarak görüntüleme imkanı sunar.

• 52.000 noktalı yüksek çözünürlüklü termal sensörü sayesinde detaylı termal görüntüler elde edilir.

• Bölgesel sıcaklık eğrisi karşılaştırma fonksiyonu ile farklı alanlardaki sıcaklık değişimleri analiz edilebilir.

• Kısa devre ve kaçak akım tespiti için yüksek performans sağlar.

• 360° ayarlanabilir kamera kafası ve kol mekanizması sayesinde esnek konumlandırma imkanı sunar.

• Tam ekran video kaydı ve USB üzerinden görüntü aktarımı ile kolay veri yönetimi sağlar.

• Ayarlanabilir lens odağı ve tripod uyumlu yapısı ile çeşitli kullanım senaryolarına uyum sağlar.

• MP4 video, radyometrik JPEG ve CSV veri kaydı desteği ile kapsamlı raporlama imkanı sunar.

• Komponent arıza tespiti ve sıcaklık eğrisi analizi için idealdir.

• Yüksek sıcaklık alarm sistemi ile kritik durumlar için uyarı verir.

Kullanım Alanları

• PCB dizaynı ve termal analiz çalışmalarında.

• Ar-Ge faaliyetlerinde donanım geliştirme ve test süreçlerinde.

• Elektronik kartlarda hata ve arıza tespiti için.

• Akım kaçağı ve kısa devre bulma uygulamalarında.

• Pil ve batarya termal kontrolü ve performansı analizinde.

• Kalite kontrol ve üretim testi süreçlerinde.

• Eğitim ve teknik raporlama için termal video kaydı ve veri analizi.

• Endüstriyel ürün geliştirme ve bakım süreçlerinde.
