WMP40 Manuel Krem Lehim Baskı Makinesi Stencil Screen Printer

Teknik Bilgi Dökümanı

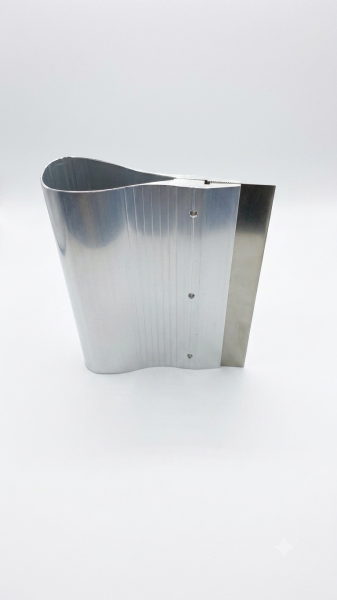

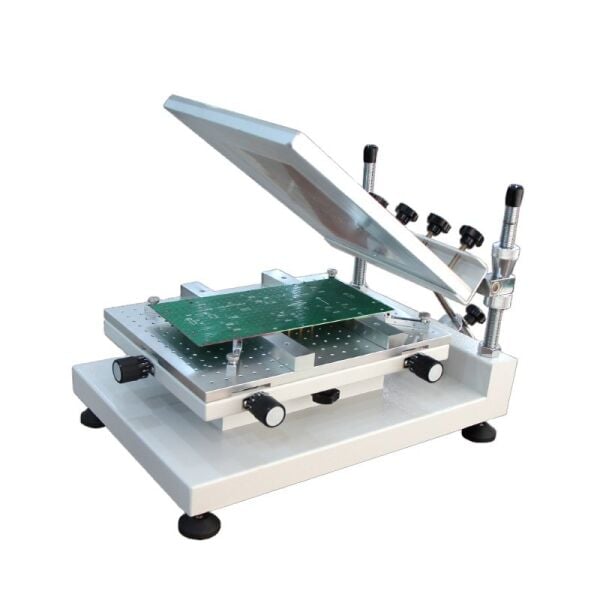

ProPrint WMP-40 Manuel Krem Lehim Baskı Makinesi, tek veya çift taraflı PCB'ler üzerine hassas ve tekrarlanabilir krem lehim baskısı yapmak için tasarlanmış profesyonel bir manuel baskı makinesidir. SMT dizgi süreçlerinde kullanılan WMP-40, özellikle prototip üretim, numune çalışmaları, Ar-Ge uygulamaları, elektronik kart üretimi ve düşük-orta adetli PCB montaj işlemleri için pratik bir çözüm sunar.

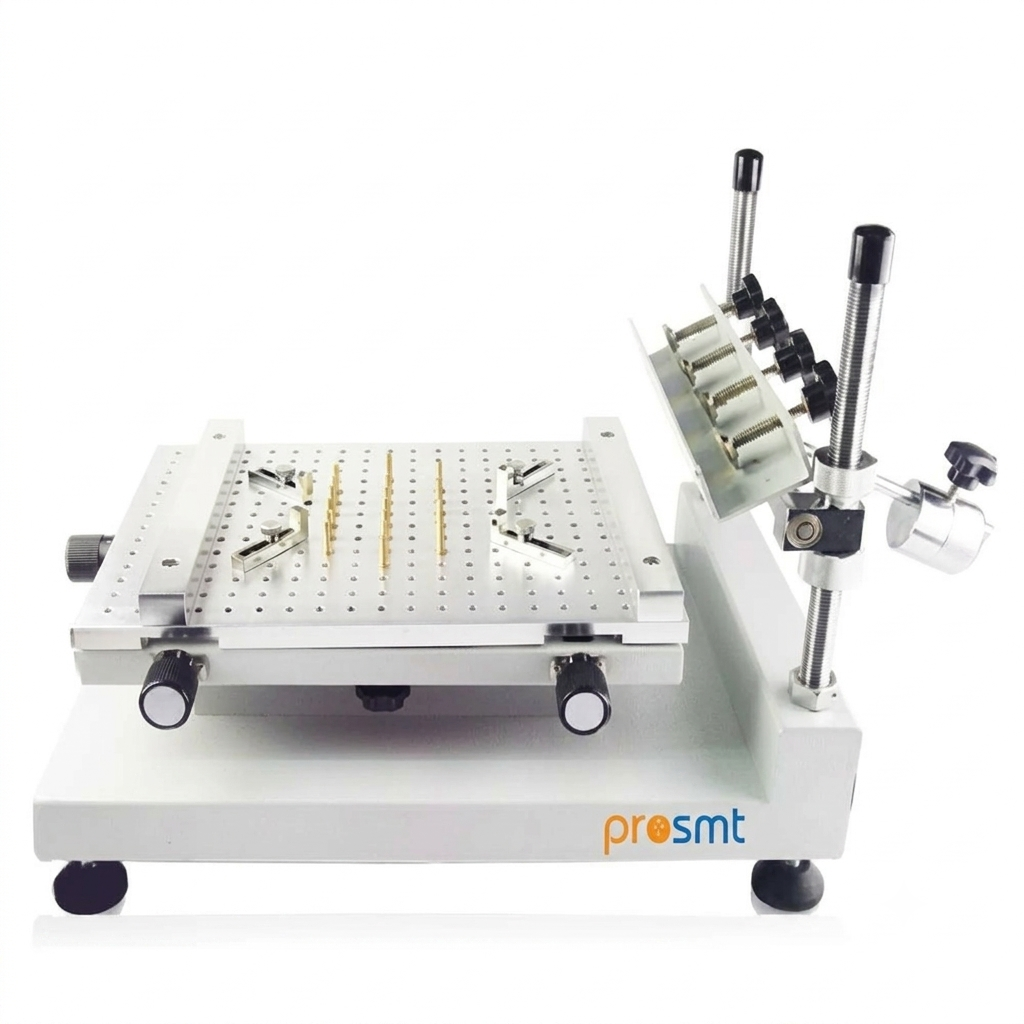

Yüksek kaliteli alüminyumdan üretilen petek yapılı (honeycomb) çalışma platformu, hareketli konumlandırma elemanları sayesinde farklı ölçü ve tasarımlardaki devre kartlarının kolayca sabitlenmesine olanak tanır. Kalın çelik plakadan oluşturulan sağlam gövde yapısı ise baskı sırasında makinenin stabil kalmasına yardımcı olur.

WMP-40'ın X ve Y eksenlerinde hassas ayar imkânı sunan hizalama sistemi sayesinde PCB ile elek/şablon arasındaki konumlandırma kolayca yapılabilir. Bu yapı, tekrarlanan baskı işlemlerinde yüksek hassasiyet ve tutarlı sonuç elde edilmesini destekler.

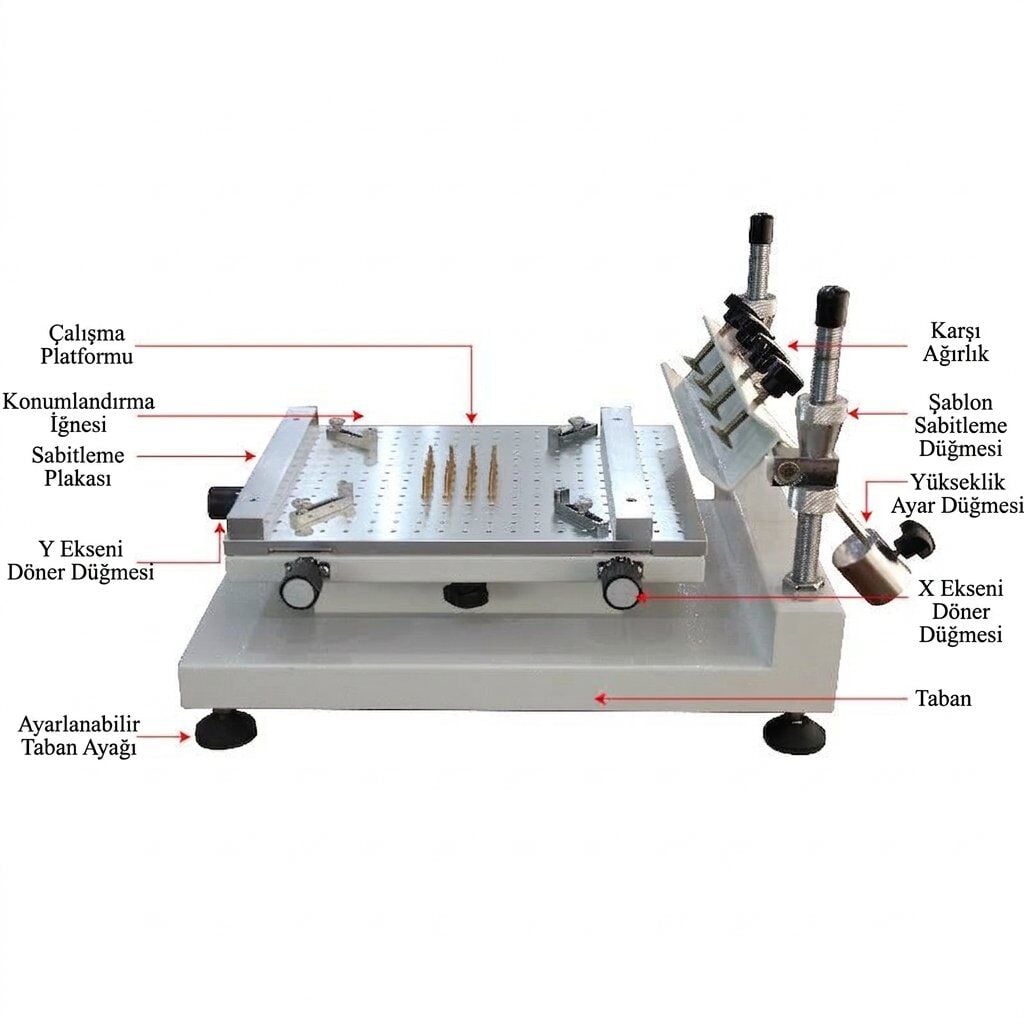

ProPrint WMP-40 Öne Çıkan Özellikleri

Esnek PCB Konumlandırma

Evrensel petek taban plakası, hareketli pimler ve hareketli destek plakası ile farklı boyutlardaki PCB'lerin esnek şekilde konumlandırılmasını sağlar. Sistem, özellikle çift taraflı PCB baskısı yapılırken kullanıcının çalışma kolaylığını artırır.

Hassas X-Y Eksen Ayarı

PCB ile elek/şablon arasındaki hizalama, baskı platformunun X ve Y eksenlerinde hassas şekilde ayarlanabilir. Bu sayede krem lehim baskısında doğru hizalama sağlanarak tekrarlanabilir ve ±0,01 mm'ye kadar hassas sonuçlar elde edilmesine yardımcı olur.

Ayarlanabilir Elek/Stencil Yüksekliği

Çelik elek/şablon braketi, vidalı mil mekanizması sayesinde yukarı-aşağı hareket ettirilebilir. Bu özellik, farklı PCB kalınlıklarına uyum sağlamayı ve baskı parametrelerinin kolayca ayarlanmasını mümkün kılar.

Aynı zamanda PCB ile elek arasındaki mesafenin ayarlanmasına yardımcı olarak krem lehim baskı kalitesinin kontrol edilmesini kolaylaştırır.

Hızlı ve Sağlam Şablon Sabitleme

Baskı eleği/stencil, 4 adet döner düğme ve baskı plakası kullanılarak hızlı ve güvenli şekilde sabitlenir. Bu yapı, elek/stencil değişimini kolaylaştırırken baskı sırasında şablonun stabil kalmasına yardımcı olur.

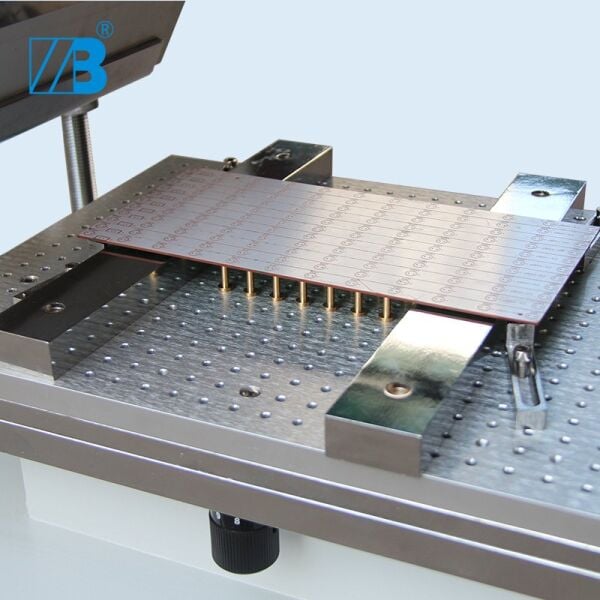

Hassas ve Tekrarlanabilir PCB Konumlandırma

PCB'nin konumlandırılması için konumlandırma pimleri, sabitleme çubuğu ve sabitleme plakası kullanılır. Bu sistem sayesinde devre kartının doğru pozisyonda tutulması ve tekrarlanan baskı işlemlerinde aynı konumun korunması kolaylaşır.

ProPrint WMP-40 Manuel Krem Lehim Baskı Makinesi Avantajları

• Tek ve çift taraflı PCB'ler için uygundur.
• Hassas krem lehim baskısı yapılmasına olanak sağlar.
• ±0,01 mm'ye kadar baskı hassasiyeti sunar.
• X ve Y eksenlerinde hassas hizalama imkânı sağlar.
• Petek yapılı universal taban plakası farklı PCB'lerin konumlandırılmasını kolaylaştırır.
• Hareketli pim ve destek plakaları ile esnek PCB sabitleme imkânı sunar.
• Elek/şablon yüksekliği ayarlanabilir.
• 4 noktalı şablon sabitleme sistemi hızlı ve güvenlidir.
• Sağlam çelik gövde yapısı sayesinde stabil çalışma sağlar.
• Prototip, Ar-Ge, numune ve düşük-orta adetli üretim uygulamaları için uygundur.
• SMT dizgi ve PCB montaj süreçlerinde manuel krem lehim baskısı için pratik bir çözümdür.

Kullanım Alanları

ProPrint WMP-40, aşağıdaki uygulamalarda kullanılabilir:

• PCB prototip üretimi
• Elektronik kart montajı
• SMT dizgi uygulamaları
• Ar-Ge ve laboratuvar çalışmaları
• Numune PCB üretimi
• Düşük ve orta adetli elektronik üretim
• Tek taraflı PCB krem lehim baskısı
• Çift taraflı PCB krem lehim baskısı
• Elektronik komponent montajı öncesi krem lehim uygulamaları

Kurulum ve Kullanım

Makineyi ambalajından çıkardıktan sonra kullanım kılavuzunu dikkatlice okuyun. Cihazı tabanından iki elinizle tutarak doğru yönde kaldırın ve düz, sağlam bir çalışma yüzeyine yerleştirin.

Makinenin dengeli ve düz şekilde durmasını sağlamak için taban üzerinde bulunan 4 adet ayarlanabilir ayağı uygun şekilde ayarlayın.

Ardından kullanılacak baskı eleğini/stencili monte edin. Baskı kolunun doğru konumda çalışmasını sağlamak için karşı ağırlığın konumunu ve açısını ayarlayın. Şablonun doğru şekilde sabitlendiğinden emin olduktan sonra PCB'yi konumlandırma pimleri ve destek elemanları yardımıyla baskı platformuna yerleştirin.

X ve Y eksenlerindeki hassas ayar mekanizmalarını kullanarak PCB ile elek/şablonun hizalamasını gerçekleştirin. Gerekli ayarlamalar tamamlandıktan sonra manuel baskı işlemine geçebilirsiniz.

Neden ProPrint WMP-40?

ProPrint WMP-40 yüksek hassasiyetli manuel krem lehim baskı makinesi, profesyonel SMT üretim hatlarına ihtiyaç duymadan PCB üzerine kontrollü ve hassas krem lehim baskısı yapılmasını sağlar. Sağlam mekanik yapısı, ayarlanabilir şablon sistemi ve hassas X-Y hizalama mekanizması sayesinde prototipten seri öncesi numune üretimine kadar birçok uygulamada kullanılabilir.

Kompakt yapısı ve manuel çalışma prensibi sayesinde özellikle elektronik üretim, Ar-Ge ve prototipleme süreçleri için ekonomik ve kullanışlı bir PCB krem lehim baskı çözümüdür.
