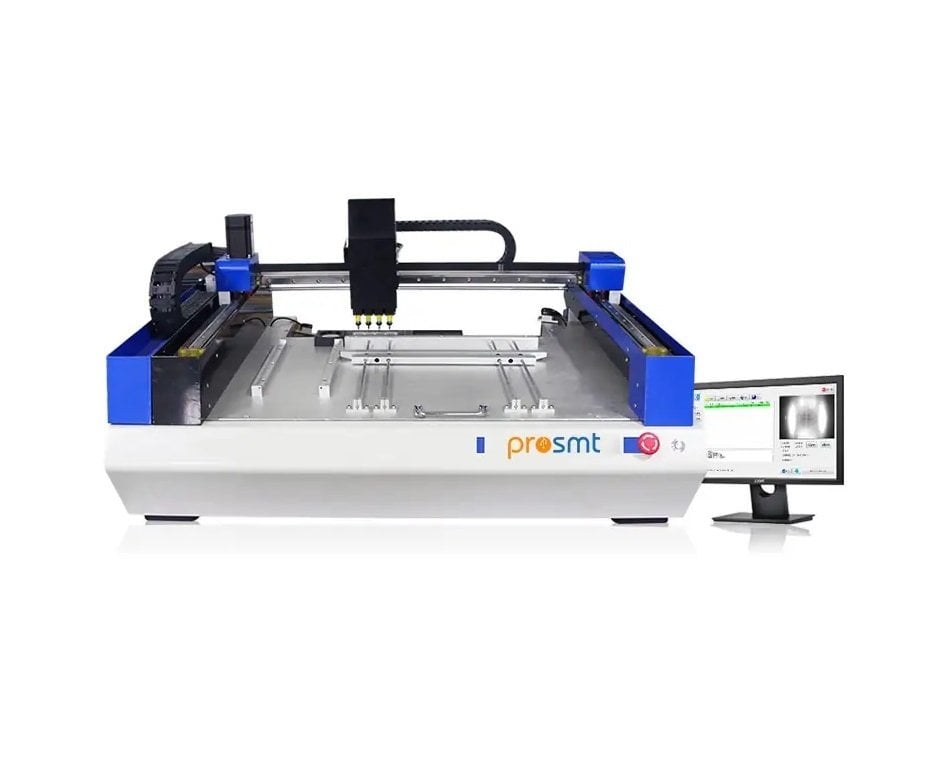

WDM4 Masaüstü Dizgi Makinesi

PROSMT Elektronik olarak sunduğumuz ProMount WDM4, kompakt masaüstü yapısına rağmen yüksek hassasiyetli ve hızlı dizgi performansı sunan profesyonel bir SMD montaj makinesidir. 4 adet montaj kafası, yüksek çözünürlüklü CCD kamera sistemi ve çoklu besleyici desteği ile elektronik üretim, prototip geliştirme ve küçük-orta ölçekli seri üretim süreçlerinde verimliliği artırır. Endüstriyel kontrol bilgisayarı ve bağımsız geliştirilen yazılımı sayesinde, çevrim içi ve çevrim dışı programlama, uzaktan destek ve esnek konfigürasyon imkânı sağlar.

Teknik Özellikler

• Model: WDM4

• Montaj Kafası: 4 adet

• Montaj Hassasiyeti: ±0,025 mm

• Teorik Hız: 7500 PCS/saat

• Normal Montaj Hızı: 6000 PCS/saat

• Maksimum PCB Boyutu: 350 × 450 mm (tepsisiz)

• Feeder Kapasitesi: 38 adet 8 mm + 1 JEDEC Tray

• Kamera Sistemi: 1 HD CCD, 1 dörtlü hızlı kamera, 1 fiducial kamera

• Tanıma Kapasitesi: Maks. 22 × 22 mm

• Güç: 500 W

• Boyutlar: 1185 × 840 × 560 mm

• Ağırlık: 123 kg

Öne Çıkan Özellikler

• 4 montaj kafası ile yüksek hız ve hassasiyetli dizgi performansı sunar.

• Çoklu kamera sistemi sayesinde bileşenleri hızlı ve doğru bir şekilde tanır.

• 38 adet feeder kapasitesi ve IC tepsi yuvası ile geniş bir bileşen yelpazesini destekler.

• 350 $\times$ 450 mm’ye kadar büyük boyutlu PCB'lerin montajını yapabilir.

• Bağımsız geliştirilmiş yazılım ile çevrim içi ve çevrim dışı programlama imkânı sunar.

Kullanım Alanları

• Elektronik üretim ve prototip geliştirme

• Küçük ve orta ölçekli seri üretim

• PCB montaj ve dizgi işlemleri

• Ar-Ge laboratuvarları ve eğitim amaçlı üretim ortamları
