Needle Tip Kit

SMD Dizgi Süreçlerinde Needle Dispensing Kit Kullanımı

Elektronik üretimde, özellikle SMD Dizgi süreçlerinde krem lehim, fluks, yapıştırıcı ve benzeri sıvıların kontrollü ve tekrarlanabilir şekilde uygulanması kritik öneme sahiptir. Bu noktada, farklı viskoziteye sahip sıvılar için uygun iç çapa sahip dozaj iğneleri kullanmak, hem süreç kararlılığı hem de ürün kalitesi açısından belirleyicidir.

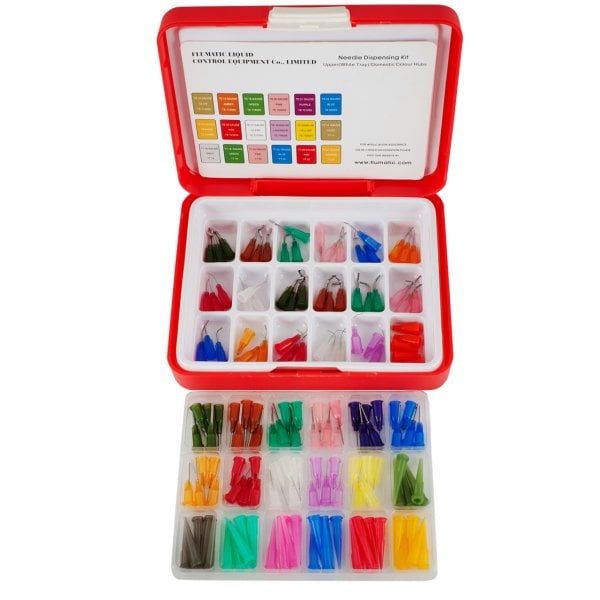

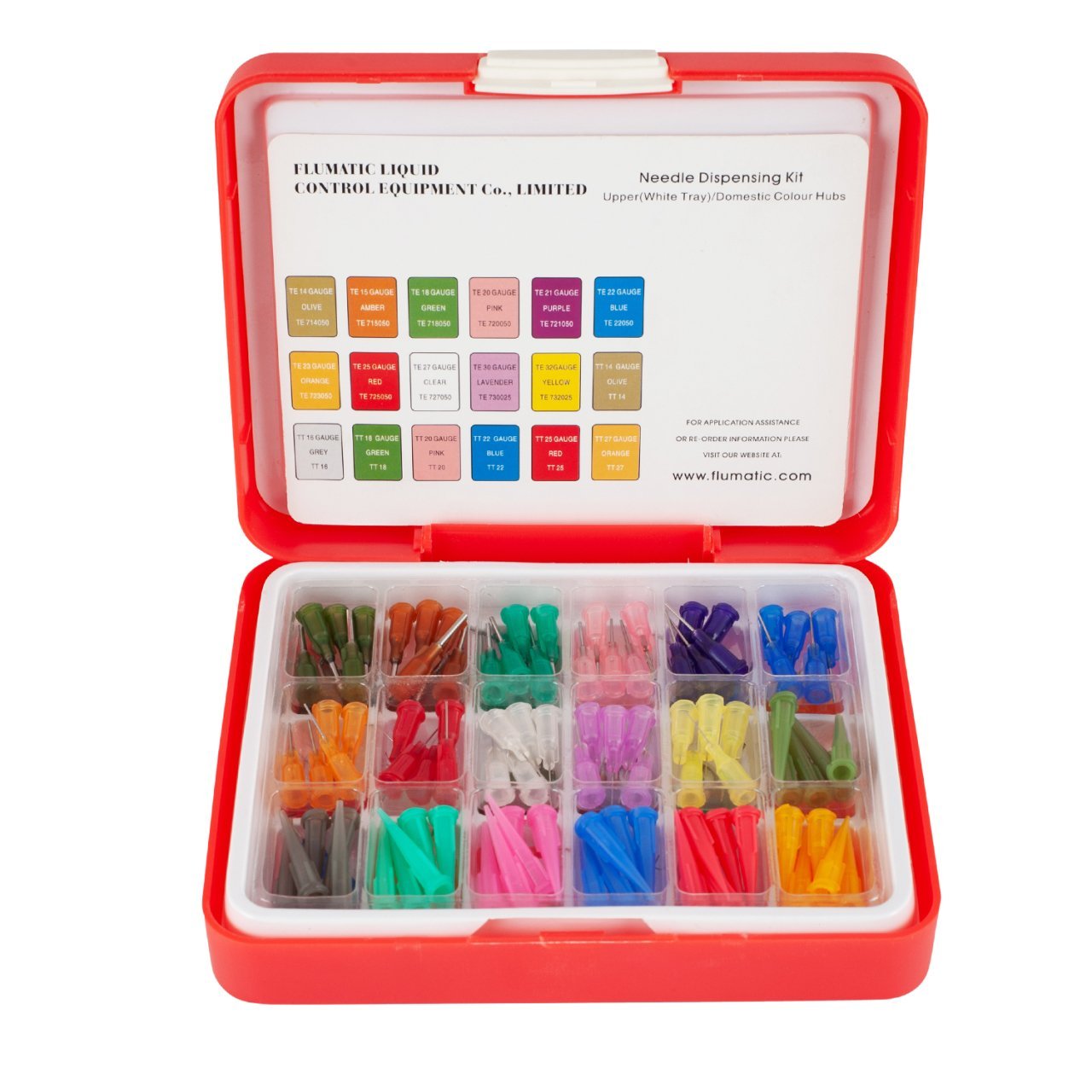

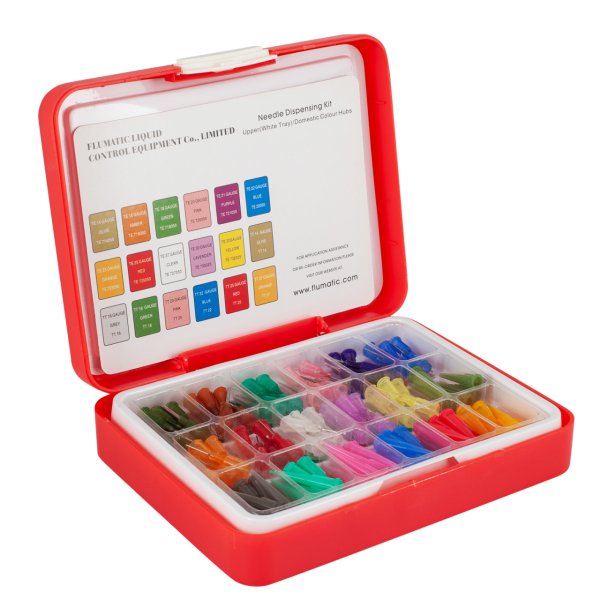

Flumatic Needle Dispensing Kit, bu amaçla farklı gauge (çap) ve renklerde sınıflandırılmış dozaj iğnelerini bir arada sunar. Her iğne, belirli bir iç çapa ve renk koduna sahiptir. Bu kodlama sistemi, kullanıcıların doğru iğneyi hızlı ve hatasız şekilde seçmesini sağlar.

Teknik Özellikler ve Kullanım Yöntemi

Gauge Sistemi:

Iğneler, iç çaplarına göre 14G ile 30G arasında değişen gauge değerleriyle sınıflandırılmıştır. Düşük gauge değerleri (örneğin 14G – büyük iç çap) yüksek viskoziteli sıvılar (örneğin epoksi bazlı yapıştırıcılar) için uygundur. Yüksek gauge değerleri (örneğin 30G – küçük iç çap) ise düşük viskoziteli sıvıların daha hassas dozajında kullanılır.

Renk Kodlama:

Kitte yer alan her iğne rengine göre tanımlanmıştır.

18G / Amber

22G / Blue

25G / Red

30G / Lavender

Bu renkler, iğne seçimini hızlandırarak setup sürelerini azaltır, operatör bağımlılığını düşürür ve proses standartlaştırmasını destekler.

Uygulama Alanları:

Krem lehim veya fluks dozajı (manuel veya otomatik)

Rework işlemlerinde hedefli sıvı uygulamaları

Yapıştırıcı veya konformal kaplama öncesi lokal uygulamalar

Mikro hacim sıvı aktarımı gerektiren özel prosesler

Operasyonel Avantajlar

Tekrarlanabilirlik: Aynı çapta iğnelerin kullanımıyla dozaj miktarları sabit kalır.

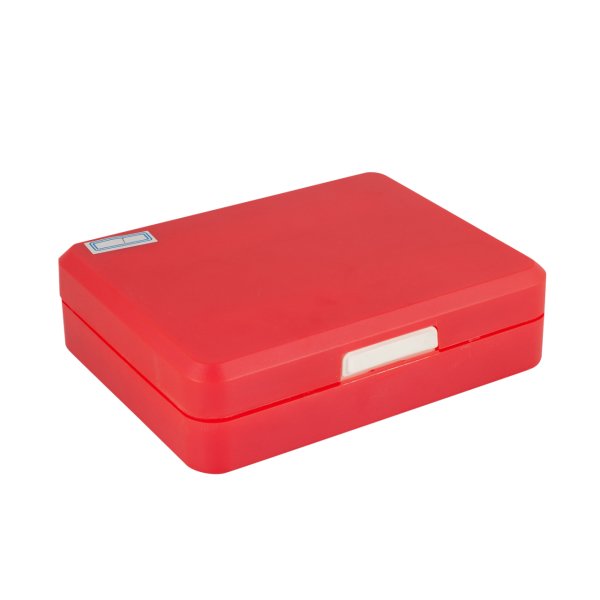

Hızlı erişim: Bölmeli kutu yapısı, sahada hızlı seçim olanağı sunar.

Standart proses tanımı: Renk kodlu sistem, operatör eğitim ihtiyacını azaltır.

Bu kit, hem manuel hem de otomasyon destekli dozaj sistemlerinde kullanılmak üzere tasarlanmış olup, elektronik üretim süreçlerinde sıvı kontrolünü optimize etmek için uygun bir yardımcı ekipmandır. Özellikle düşük hacimli üretimlerde veya özel proseslerde stabil dozaj kontrolü sağlamak isteyen teknik ekipler için pratik bir çözümdür.
